NUMERISATION MAMMOUTH

1 Heure de Relevé - 1 Heure de traitement - Résultat Niveau 1 + 3 (maillage)

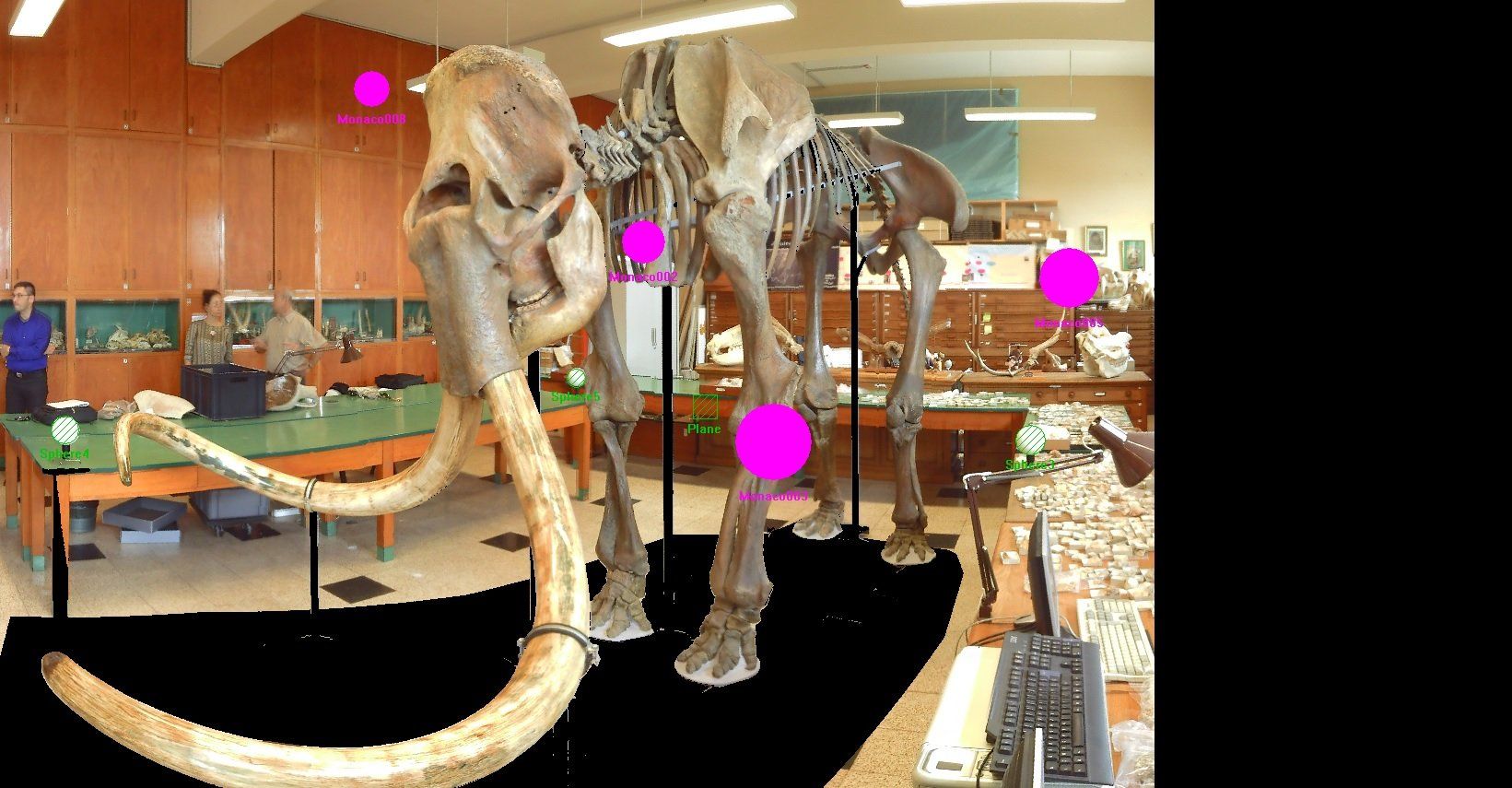

1 - VUE DEROULEE COLORISEE SUR UNE POSITION SCANNER

Mise en place de Sphères blanches (dia 145 mm) afin d'assurer un calage des différentes positions de Scans de grande précision.

Les Sphères sont reconnues automatiquement par le logiciel (hachurées en vert)

Après recalage, les autres positions de Scanner sont matérialisées par des Sphères violettes.

2 - VUE DEROULEE POSITION DESSOUS

En plus des 4 positions extérieures, nous avons réalisés une position de Scan sous le squelette ainsi que 2 positions avec des points de vue en hauteur pour numériser la partie supérieure.

Les outils de mesure nous permettent d'obtenir des infos dimensionnelles pour chaque os.

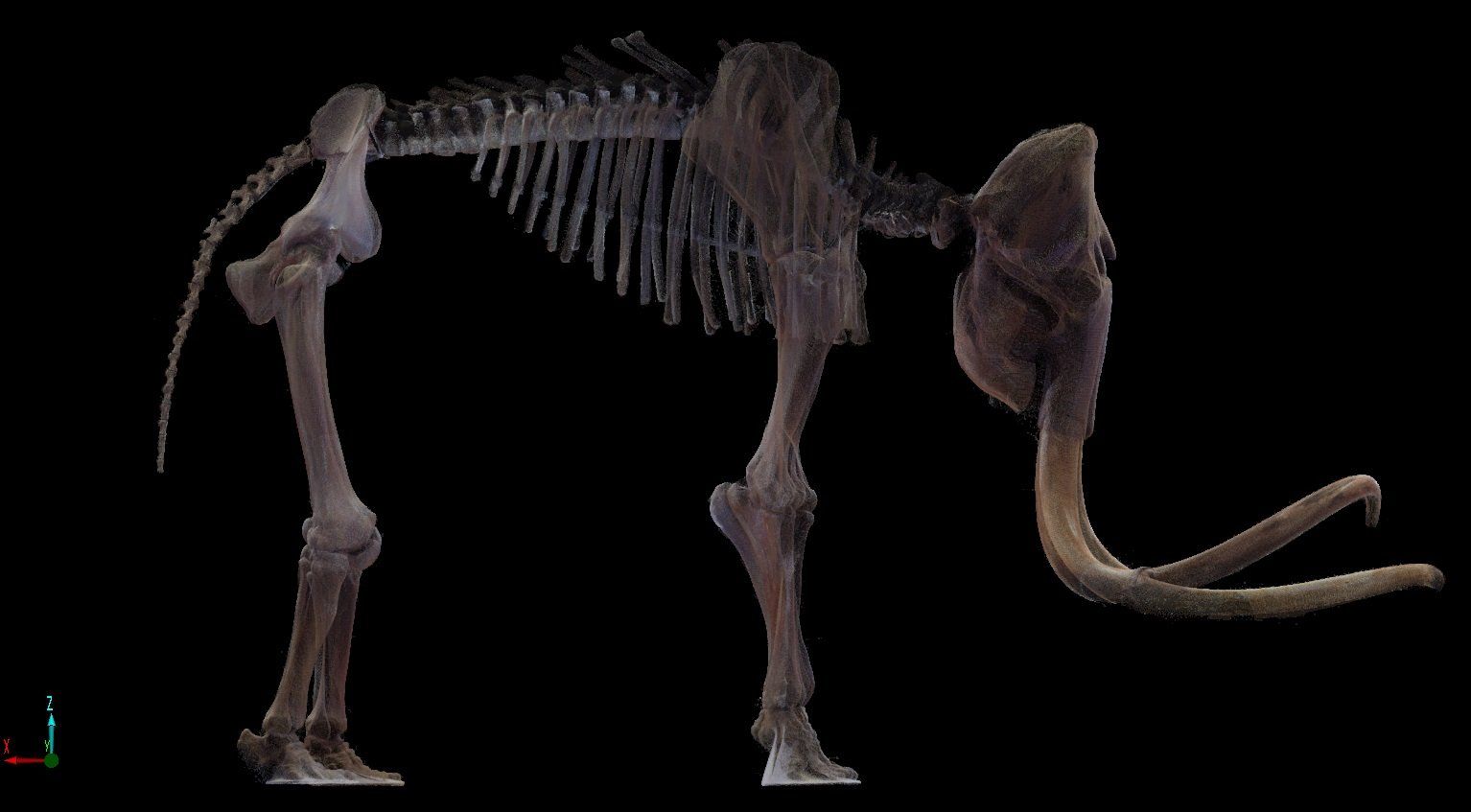

3 - VUE DE COTE NUAGE DE POINTS ASSEMBLE ET OPTIMISE

Précision du recalage environ 1 mm

Densité du nuage de points environ 1 mm

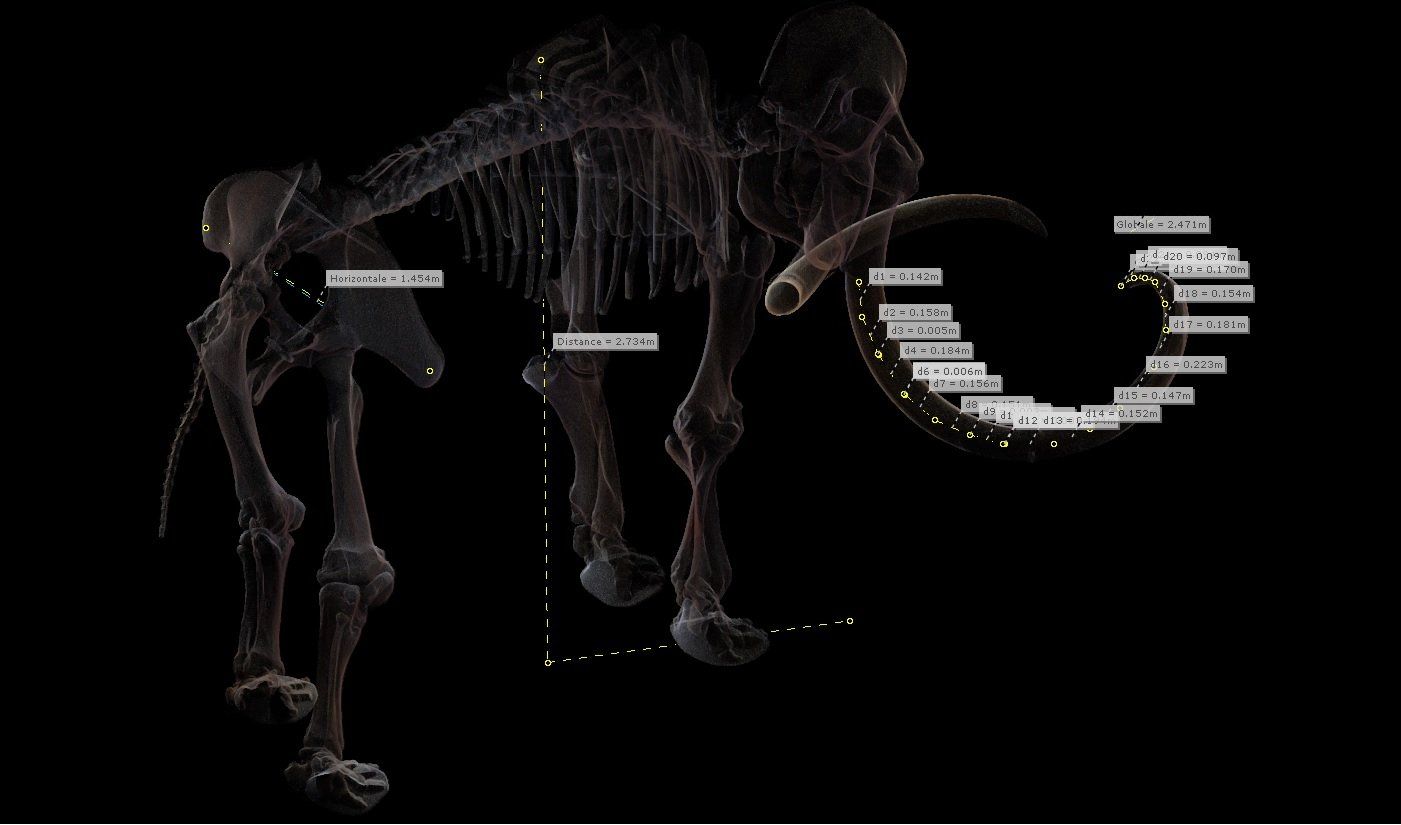

4 - VUE 3D NUAGE DE POINTS ASSEMBLE ET OPTIMISE

Mesures directes sur les points du nuage.

Et voici quelques unes de ses mensurations !

Hauteur 2,73 m,  largeur 1,45 m , Longueur développée Défense 2,47 m

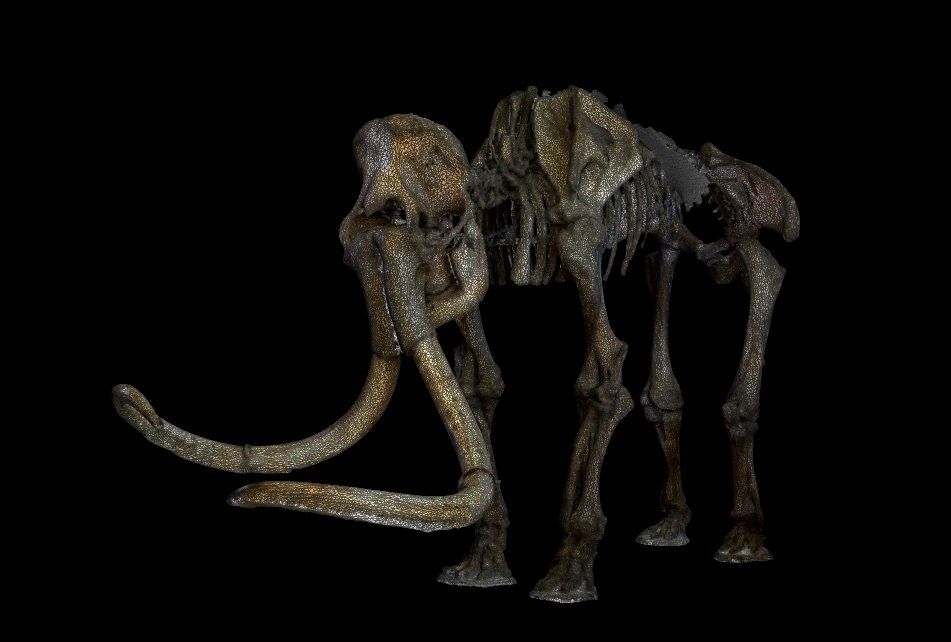

5 - VUE MAILLAGE 3D

Passage d'un nuage de points à un maillage (colorisation conservée) - Niveau 3 *

Possibilité d'export au format OBJ

Possibilité d'impression 3D.

ASTUCES

Réduire la densité de Scan lorsque les éléments à numériser sont très proches de l'appareil et lorsque l'on multiplie les positions de Scans.

Prioriser les positions multiples plutôt que la forte densité de points.

Sur cet exemple, utilisation d'une résolution 12mm à 10 m, Soit 1,2 mm à 1 mètre !

* LES TYPES DE RESULTATS OBTENUS (NIVEAUX)
