Relevé Usine Le Cheylas 38

Christophe Cesari • nov. 25, 2022

MODIFICATIONS ET INTEGRATION DE NOUVEAUX ELEMENTS

RELEVE USINE AU CHEYLAS (38)

1/2 Journée de relevé + 1/2 Journée Traitement Niveau 1

ACTIV'Scan Laser Scanner Facade église Ornex

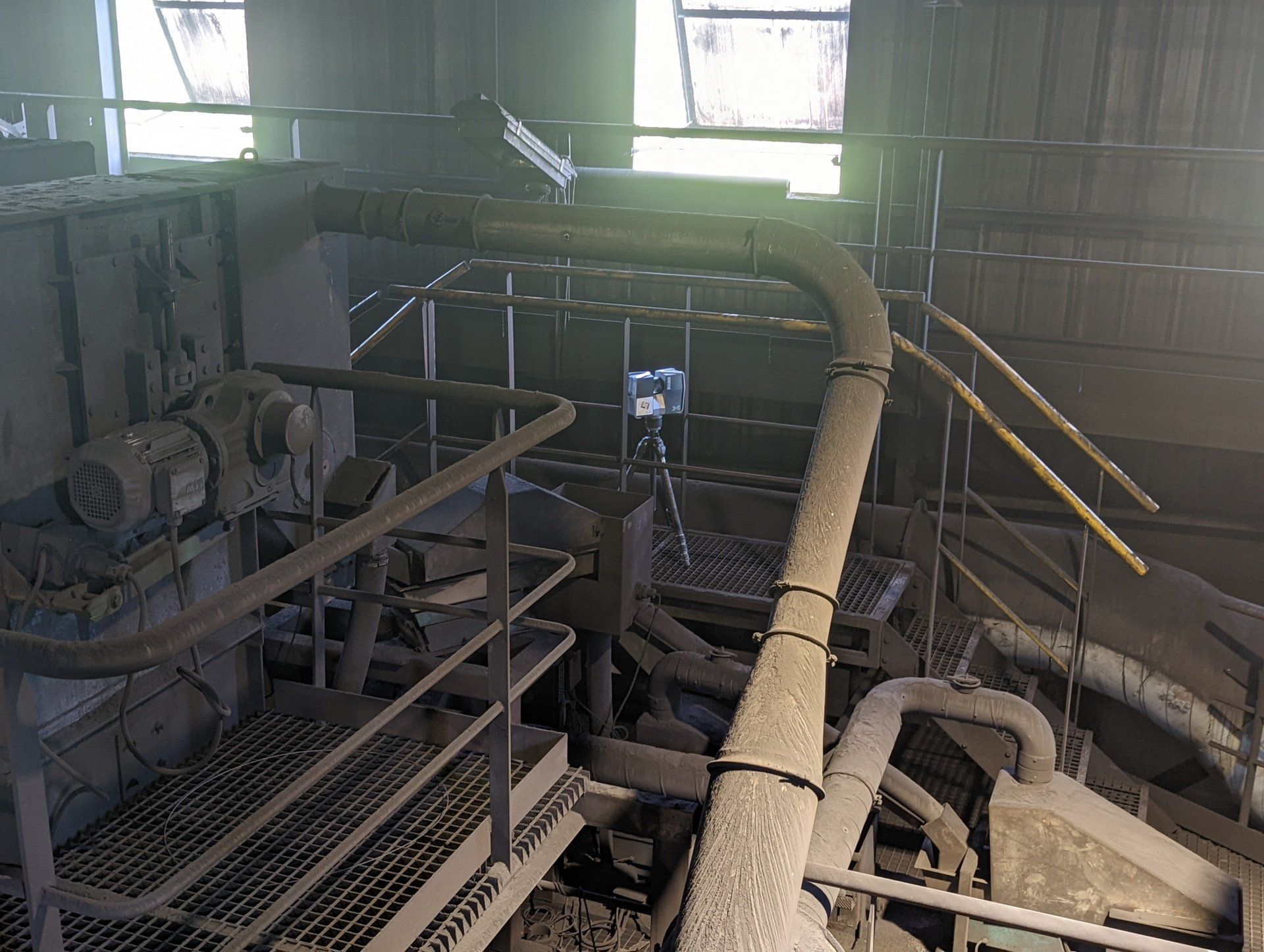

Afin que notre client puisse remplacer des gaines existantes endommagées, Nous avons réalisé une prestation de relevé des éléments dans l'usine afin de mesurer les diamètres des gaines et positions exactes des brides.

Les scans ont été réalisés en niveau de gris, les gaines et brides ont été isolées, mesurées et maillées .

L'assemblage des différentes positions a été réalisé avec des Sphères.

1 - VUE REDRESSEE GAINE NIVEAUX DE GRIS

2 - VUE DE COTE NUAGE DE POINTS ASSEMBLE

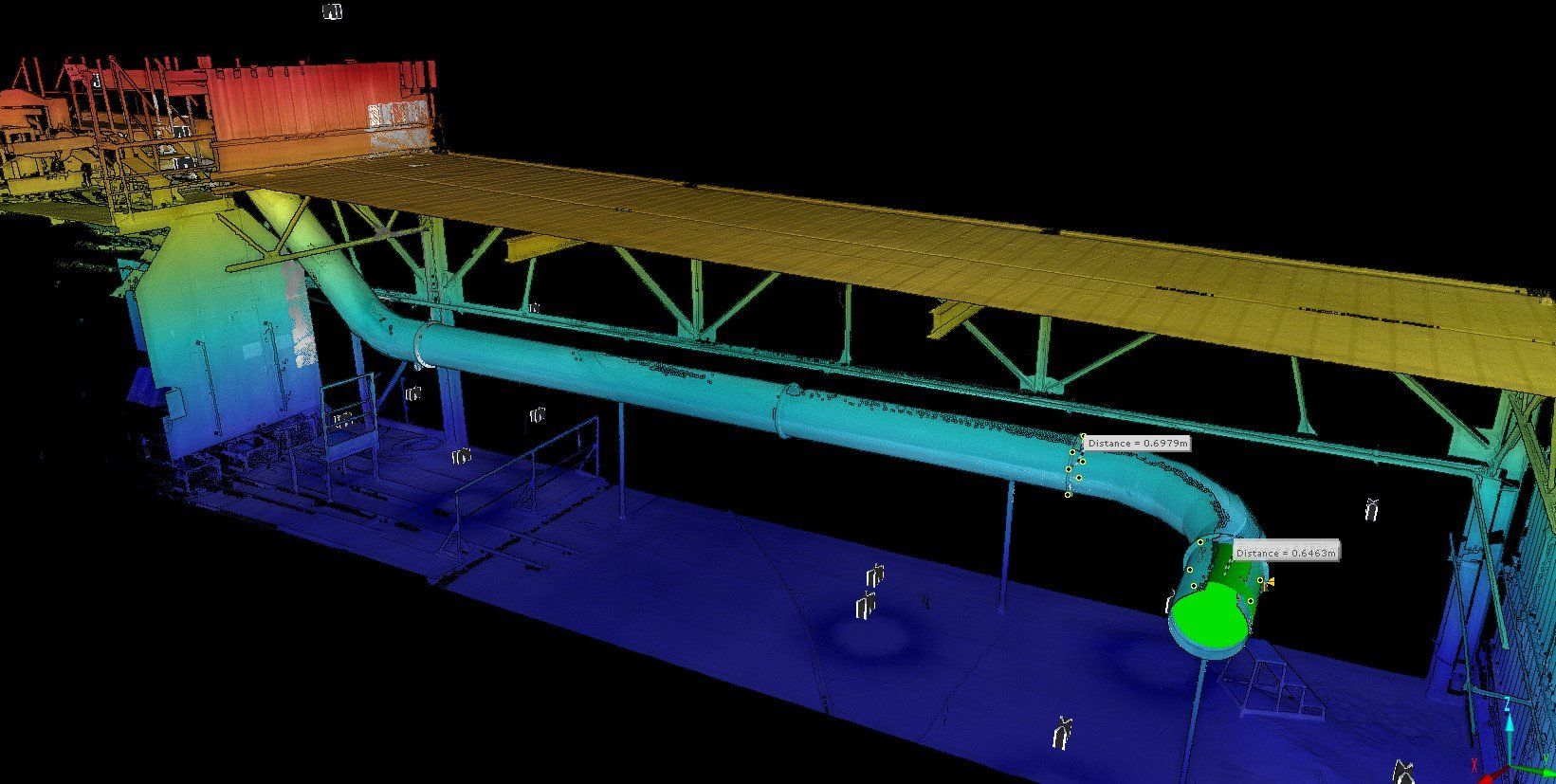

3 - VUE 3D COLORISATION AXE Z

VUE REDRESSEE PRISE DE COTES ET CREATION CYLINDRE

4 - VUE ORTHO DXF COUDE

INTEGRATION DES NOUVEAUX ELEMENTS (TUYAUTERIE) DANS LA VUE PHOTO DU NUAGE DE POINTS

5 - MAILLAGE COUDE POUR INTEGRATION CAO

ASTUCES

Mettre en place les sphères de recalage et s'assurer de leur bonne répartition (triangulation) et visibilité depuis les différentes positions de Scan futures.

Baisser la densité des points et multiplier le nombre de positions..

LES PHOTOS DE LA JOURNEE SUR INSTAGRAM
