Relevé immeuble 07
EXPERTISE ASSURANCE - RENOVATION
RELEVE IMMEUBLE A TOURNON-SUR-RHONE (07)
2 heures de relevé + 2 heures Traitement Niveau 1
Afin de permettre à la société L'ATELIER CONCEPTION d'établir un état des lieux d'une partie d'un bâtiment incendié avant de procéder à la rénovation complète, Nous avons réalisé une prestation de relevé de l'extérieur et intérieur qui se compose de 3 niveaux et des combles. (1 commerce + 3 logements)
L'ensemble des scans ont été réalisés en couleur afin d'obtenir un rendu parfait pour l'expertise.
L'assemblage des différentes positions a été réalisé sans utiliser de cibles ou de sphères et les niveaux ont été assemblés par le biais de la façade principale.
Les données ont été restituées par des coupes au format dxf
1 - VUE REDRESSEE FACADE COULEUR

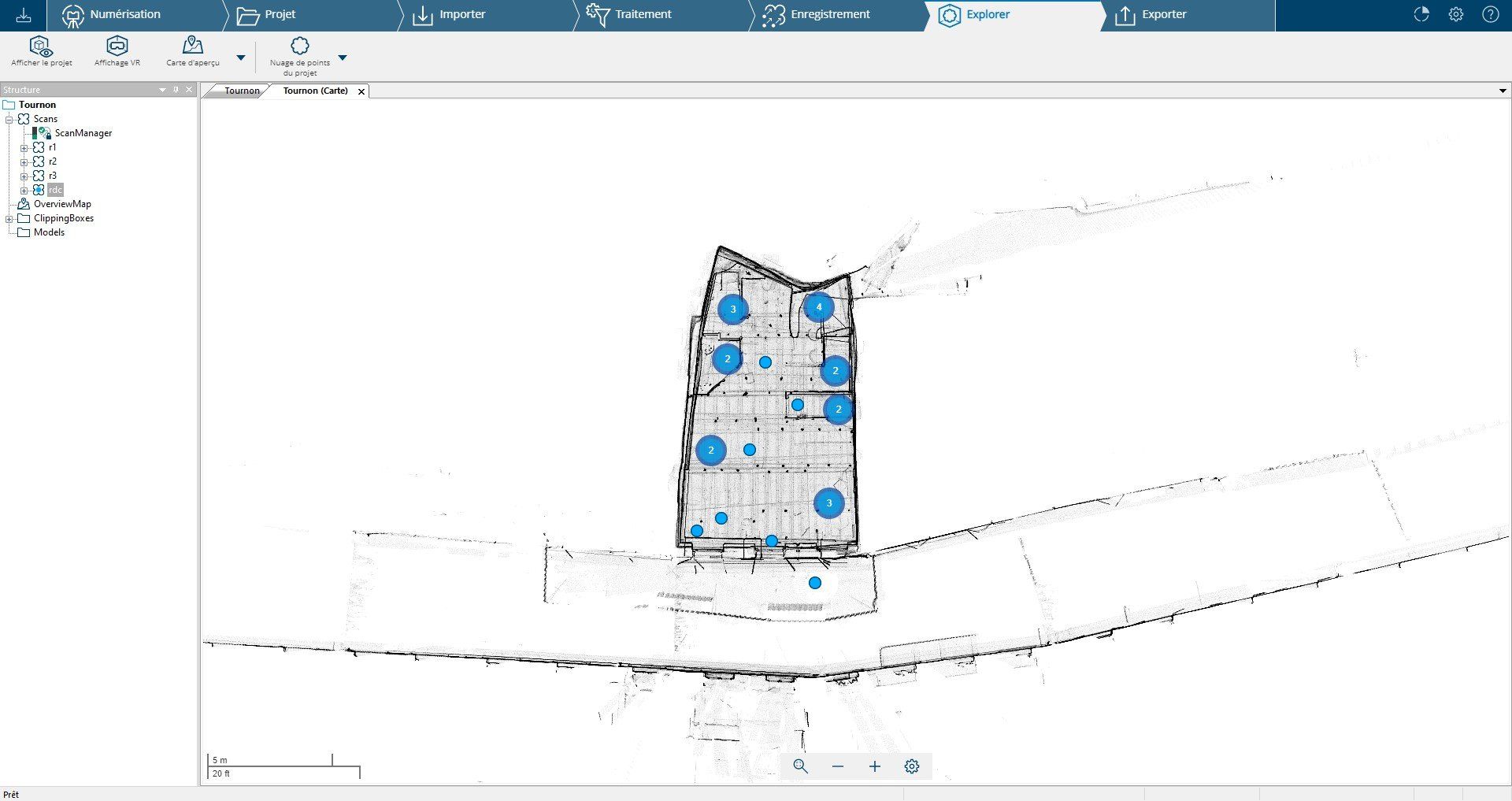

2 - CARTE D'APERCU DES POSITIONS

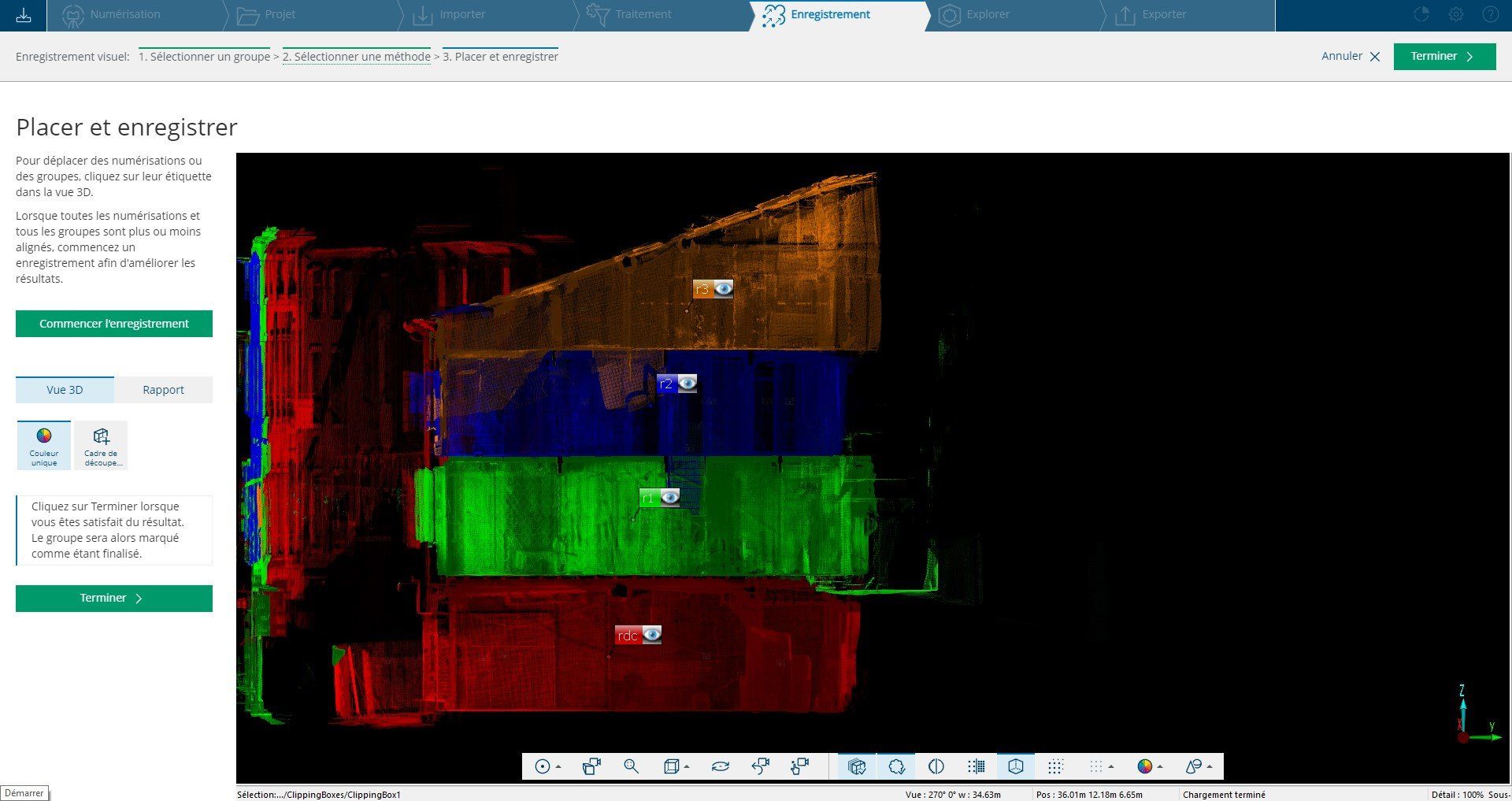

3 - VUE PAR NIVEAUX
4 - MISE EN PLACE SCANNER NUMERISATION L'OPERATEUR SORT DE LA ZONE A "RISQUES"

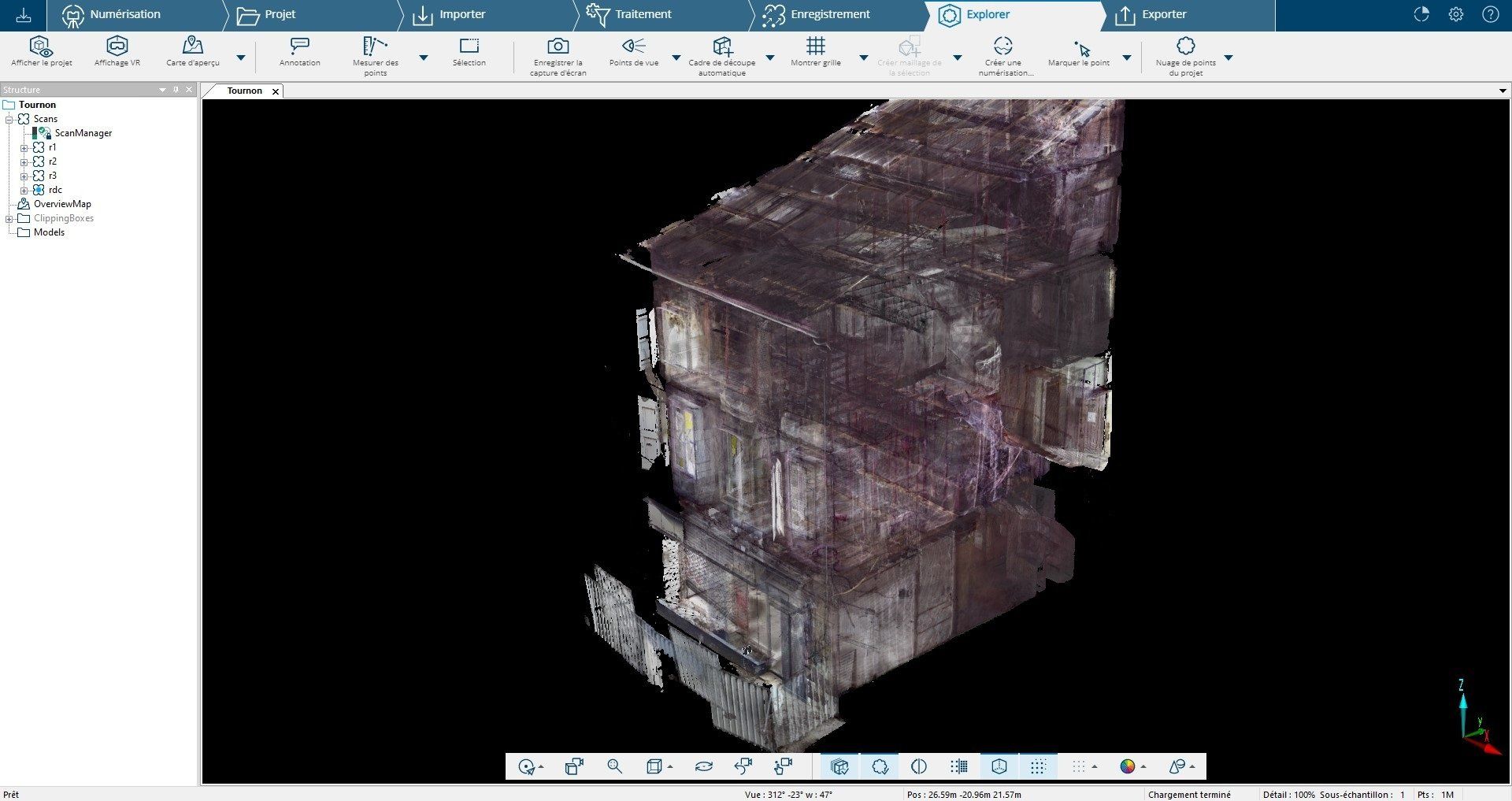

5 - VUE 3D ASSEMBLEE
6 - COUPE VERTICALE ET EXPORT

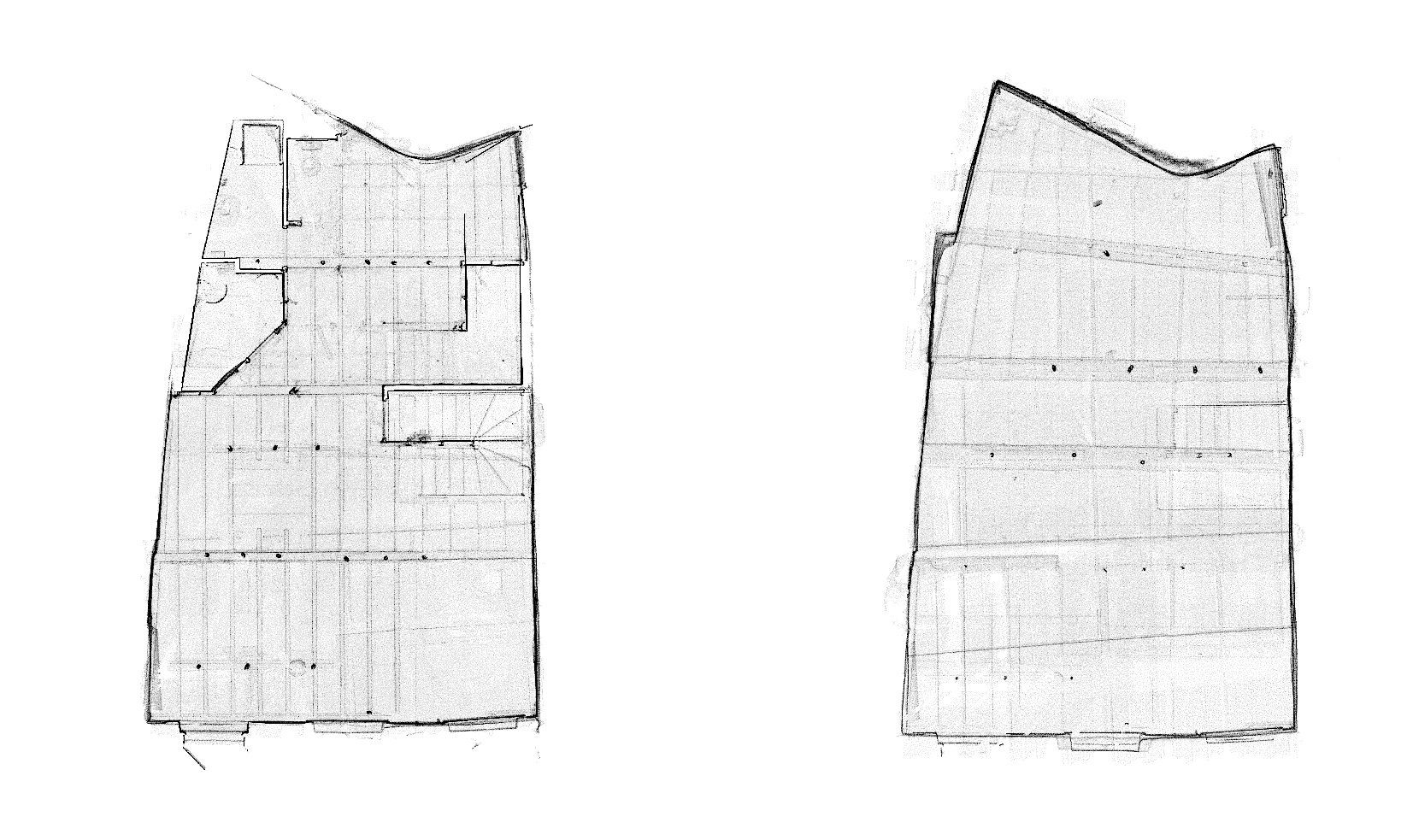

6 - VUE PAR NIVEAUX R2 ET R2 GENEREES AU FORMAT IMAGE
7 - PLANS 2D
Création des plans par niveaux et coupes verticales (realisés par la société L'atelier Conception)
ASTUCES
Structurer le projet par étage. Créer un dossier par niveau et assurer la liaison par l'escalier.
Dans ce cas, la communication entre le commerce au RDC et l'habitation au niveau R1 n'existant pas (2 entrées différentes), la liaison entre les scans s'est effectuée via la façade principale et la façade du bâtiment en face en réalisation des stations de scans intérieur proche des fenêtres en laissant les fenêtres ouvertes.
Sur ce chantier particulier, l'intérêt du Laser Scanner est également de pouvoir effectuer le relevé sans prendre de risque !
L'appareil est posé sur le plancher fragilisé par l'incendie mais l'opérateur sort de la zone dangereuse !
