Relevé Chantier Construction de maison individuelle 38
RELEVE CHANTIER NORD ISERE
Fondations + Traitement Niveau 1
Profitons de cette construction pour parler de l'archivage grâce au Laser Scanner. Sur ce cas d'application, nous avons pu numériser l'étape des fondations sur le chantier.
En plus de l'intérêt de suivre en temps réel le bon déroulement et de valider la conformité par les différentes prises de côtes sur les logiciel, Cela permettra au constructeur de conserver ou de fournir l'ensemble des éléments 3D stockés dans la même base de données voir dans le même projet 3D !
L'intérêt second est ainsi de pouvoir au final voir l'emplacement du chauffage au sol ou l'emplacement des canalisations et puit perdu lors de la mise en place de la piscine future par exemple !
1 - VUE REDRESSEE COULEUR
Mesures directes différences de hauteur dalles
Affichage des côtes en vertical
2 - VUE 3D GLOBALE
Après assemblage des 7 positions de scans, le rendu couleur permet de bien distinguer l'ensemble des fondations
3 - VUE EN COUPE
Limitation de l'affichage dans une direction pour obtenir une tranche
Visualisation du profil du terrain et des fondations

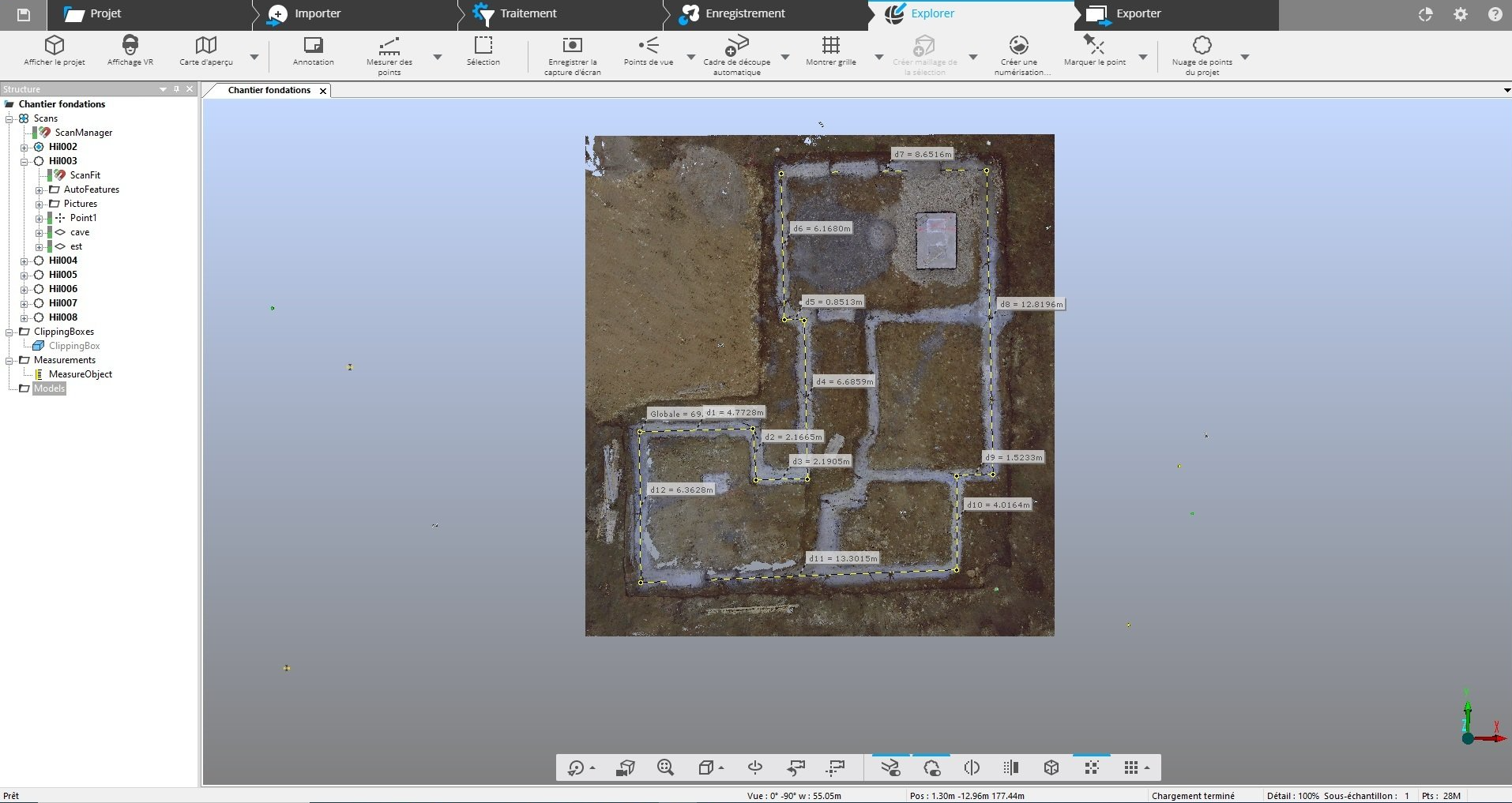

4 - VUE DE DESSUS
prise de côtes complète sur la périphérie des fondations
ASTUCES
Pour un relevé topo, n'hésitez pas à utiliser des sphères pour avoir des points de référence pour le recalage
Dans notre exemple, les Sphères ont été placées sur les piquets du géomètre, ce qui permet très rapidement de vérifier l'implantation (mesures directes entre les sphères !)
Pour un suivi dans le temps ou auscultation (relevés multiples réalisés à des dates différentes)
Il est important de mettre en place au moins 3 points de référence qui seront conservés tout au long du chantier de manière à les identifier à chaque relevé ou étape
A SUIVRE
Nous vous parlerons de la prochaine étape de cette construction dans un post futur !
