RELEVE EGLISE SAINT BRICE A ORNEX (74)
1 Journée de relevé + 1/2 Journée Traitement Niveau 1
Afin d'établir un état des lieux de l'édifice avant de procéder au réaménagement complet, Nous avons réalisé une prestation de relevé de l'extérieur et intérieur de l'église ainsi que de la cure.
Plus de 80 scans ont été effectués dont la majorité en couleur. Seules les combles et une partie de la cave ont été relevées en niveau de gris du fait de l'obscurité totale.
L'assemblage des différentes positions a été réalisé sans utiliser de cibles ou de sphères, le recouvrement et le bouclage entre positions étant important.
Les données ont été restituées au format e57 pour une utilisation dans Archicad
1 - VUE REDRESSEE FACADE COULEUR

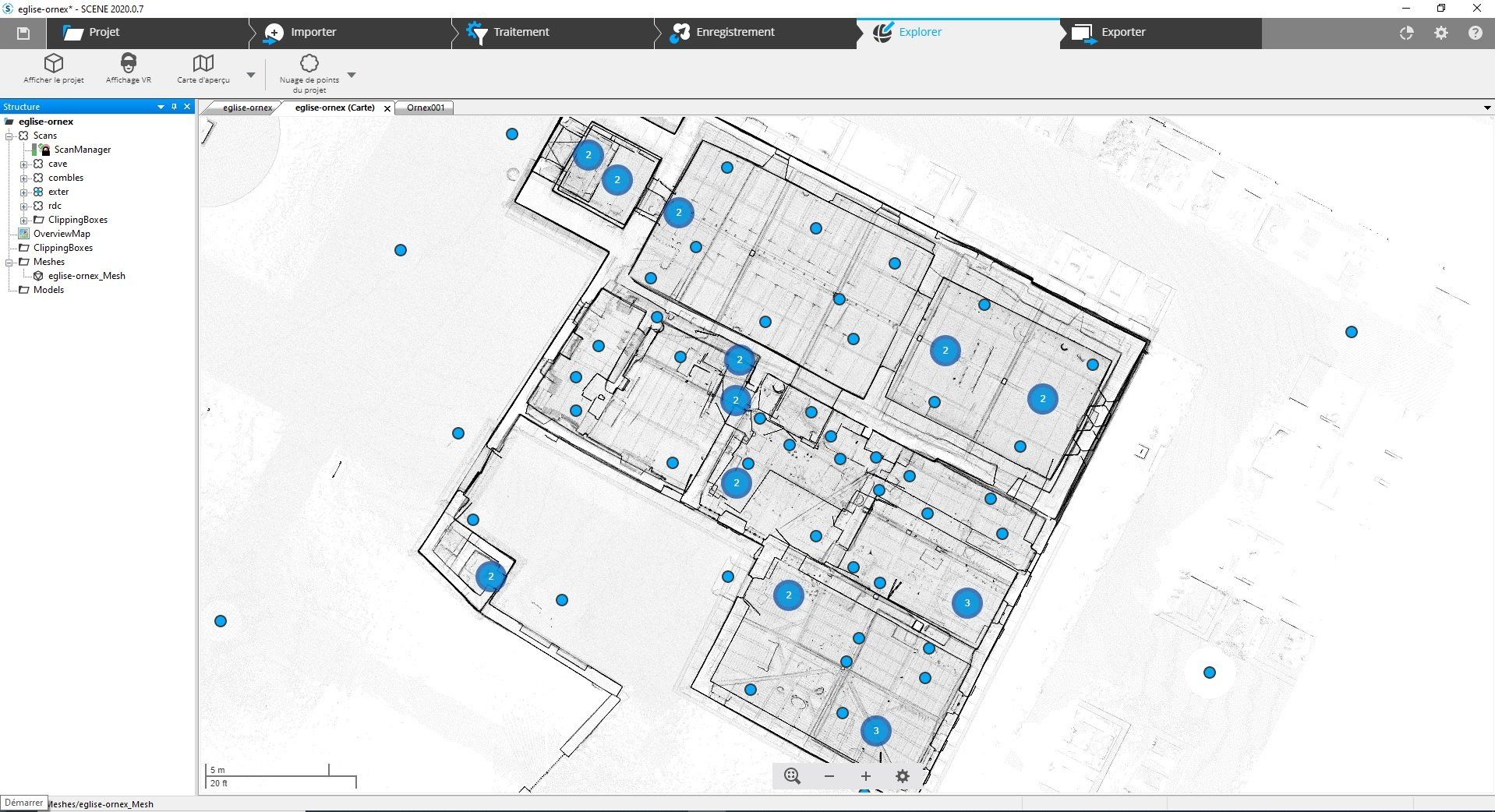

2 - CARTE D'APERCU DES POSITIONS

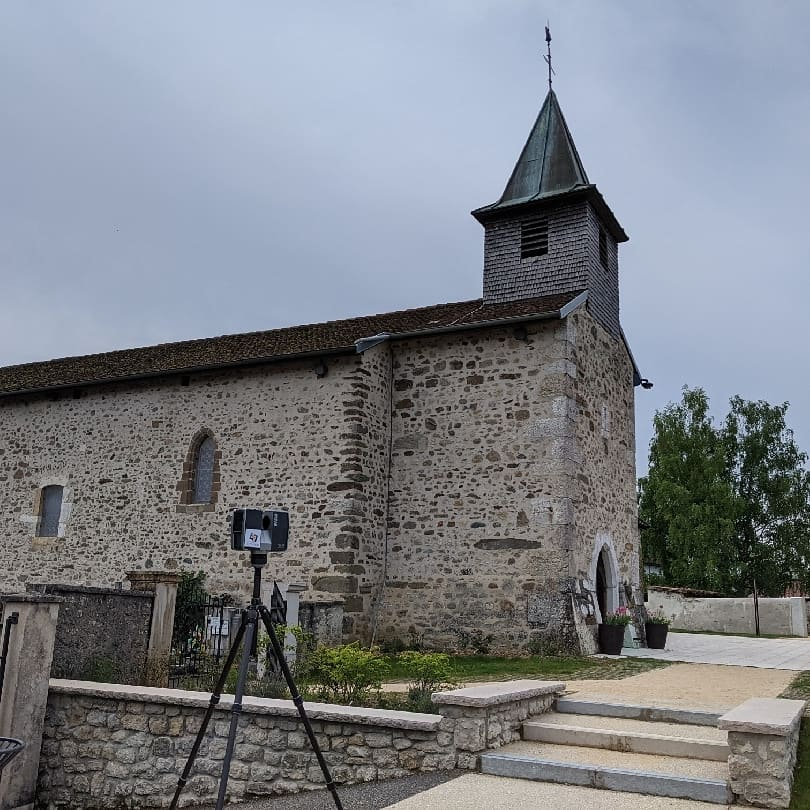

3A - MISE EN PLACE SCANNER NUMERISATION SAINT BRICE

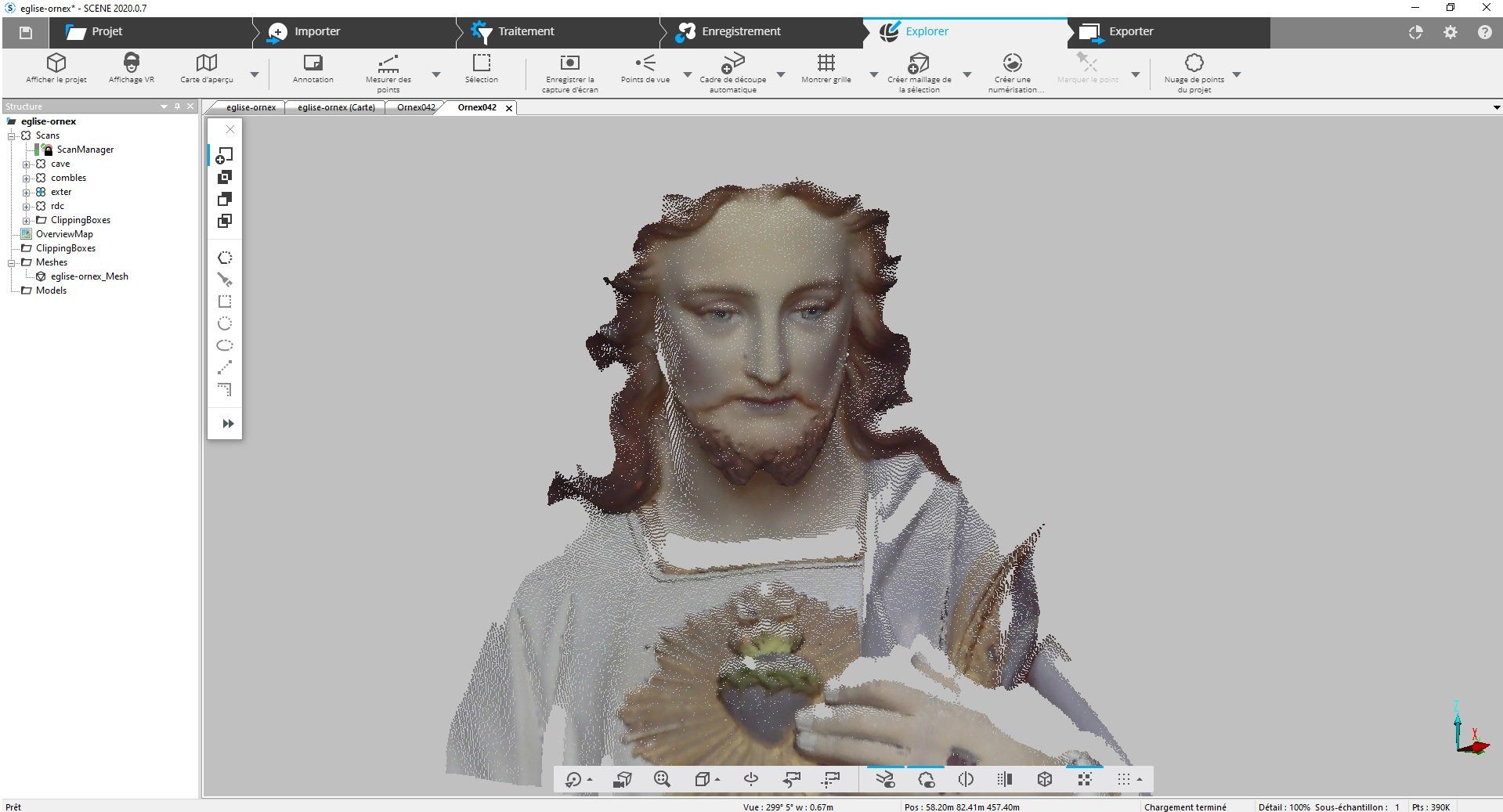

3B - VUE 3D DETAIL POINTS COLORISES SAINT BRICE

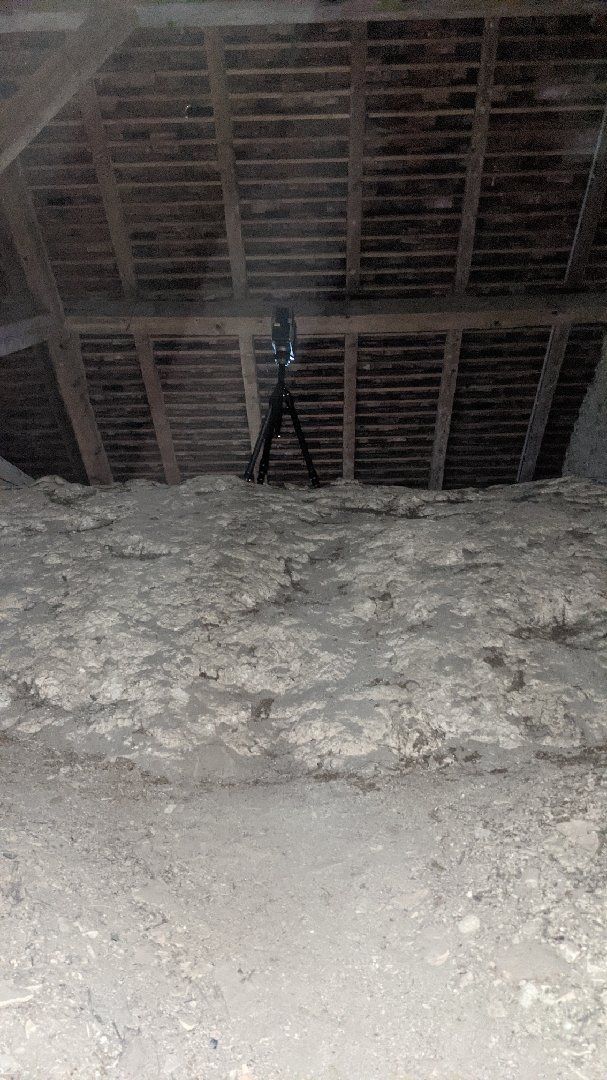

4A - MISE EN PLACE SCANNER NUMERISATION PARTIE SUPERIEURE DE LA VOUTE DANS LES COMBLES

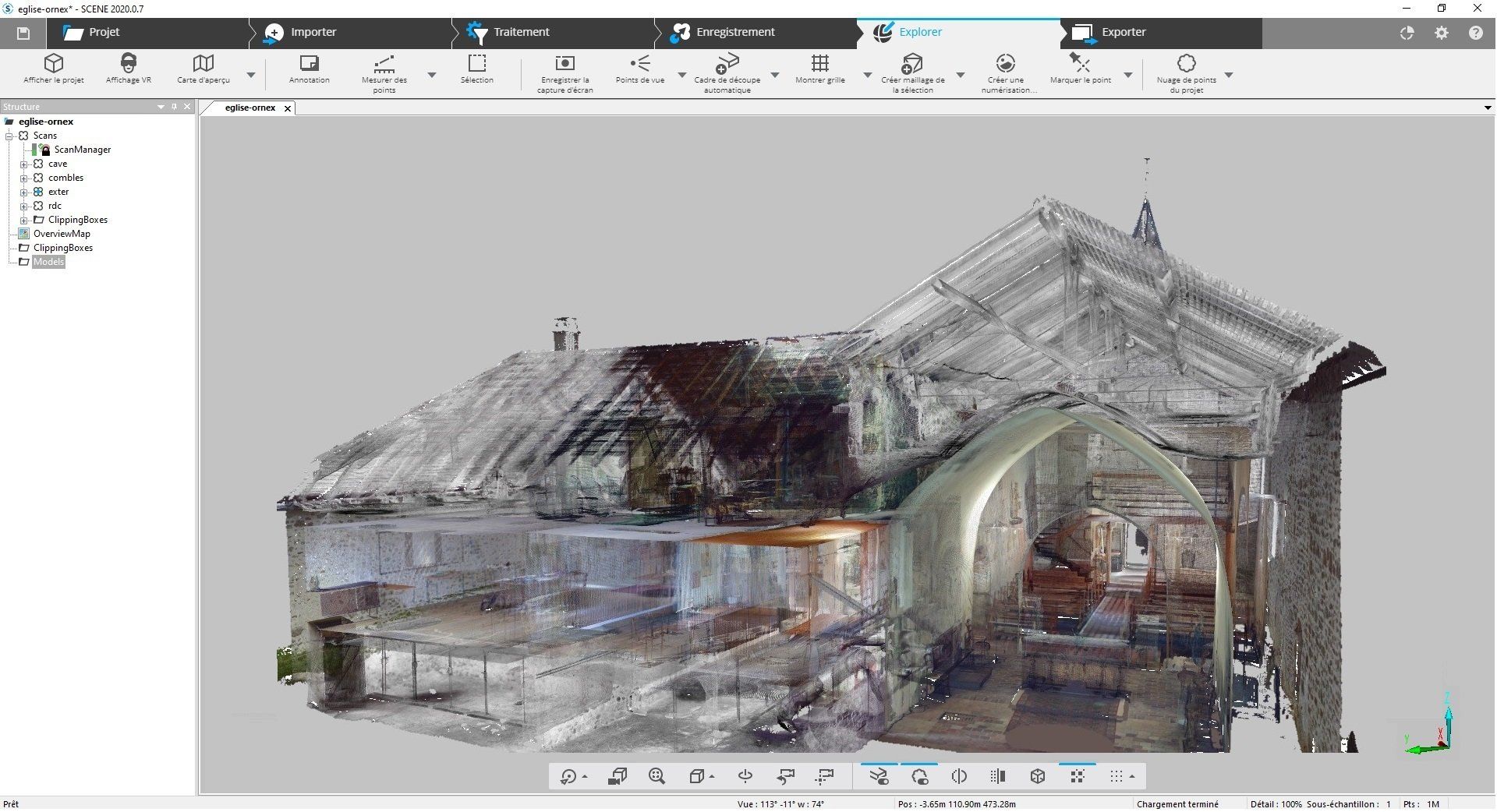

4B - VUE 3D COUPE
Vue de la voute et dessus voute
5 - ORTHOFACADE
Vue à l'échelle avec possibilité d'export DXF
ASTUCES
Afin d'assurer un assemblage des positions de scans de qualité, faire un cheminement en boucle lorsque cela est possible, notamment en extérieur afin de revenir à la fin sur la position de départ.
Lors du recalage de la partie intérieure avec la partie extérieure, essayer d'avoir plusieurs liaisons à des endroits relativement éloignés afin de moyenner les écarts.
