Relevé ancienne ferme 38

Christophe Cesari • juin 01, 2021

PROJET DE RENOVATION

RELEVE ANCIENNE FERME A ST ANTOINE L'ABBAYE

3 heures de relevé + 2 heures Traitement Niveau 1

ACTIV'Scan Laser Scanner Facade église Ornex

Afin de permettre au cabinet d'architecture AD'HOC de présenter un avant projet de rénovation à son client, Nous avons réalisé une prestation de relevé de l'extérieur et intérieur de l'une des plus ancienne ferme du village de St Antoine l"Abbaye.

Une trentaine de scans ont été effectués tous en couleur.

L'assemblage des différentes positions a été réalisé sans utiliser de cibles ou de sphères, la partie intérieure étant relativement "ouverte" permettant d'assurer un recouvrement suffisant avec l'extérieur.

Les données ont été restituées au format RCP (Recap) pour une modélisation sous Revit. (voir fin de l'article)

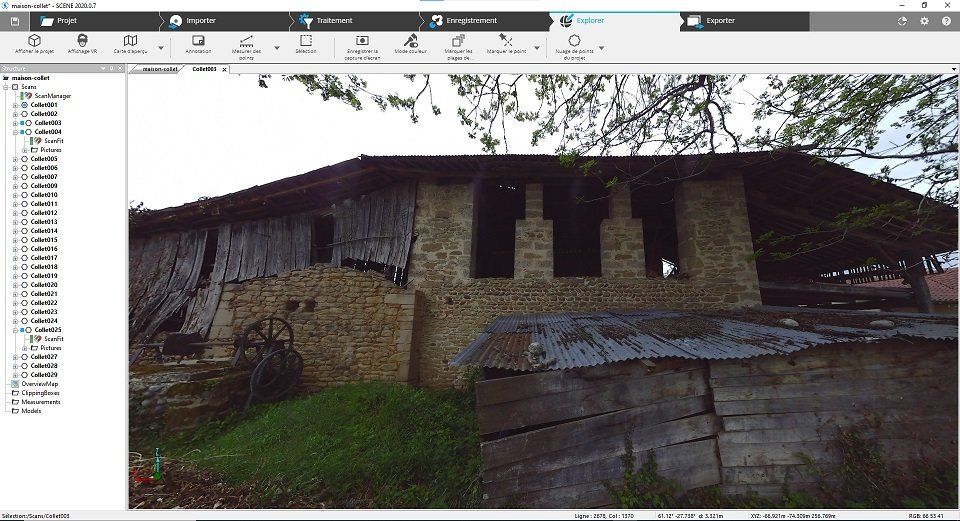

1 - VUE REDRESSEE FACADE COULEUR

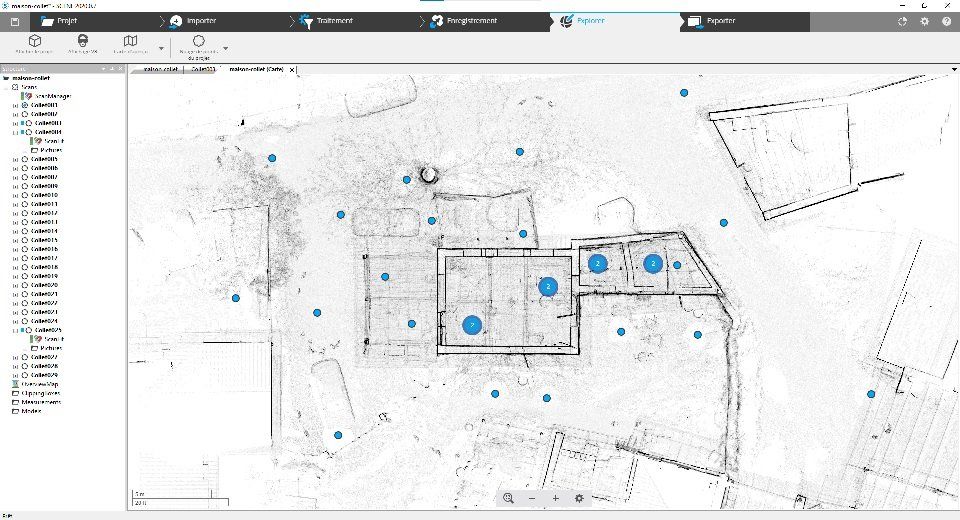

2 - CARTE D'APERCU DES POSITIONS

3A - MISE EN PLACE SCANNER NUMERISATIONETAGE

3 - VUE EN COUPE ET SUPERFICIES PAR PIECES

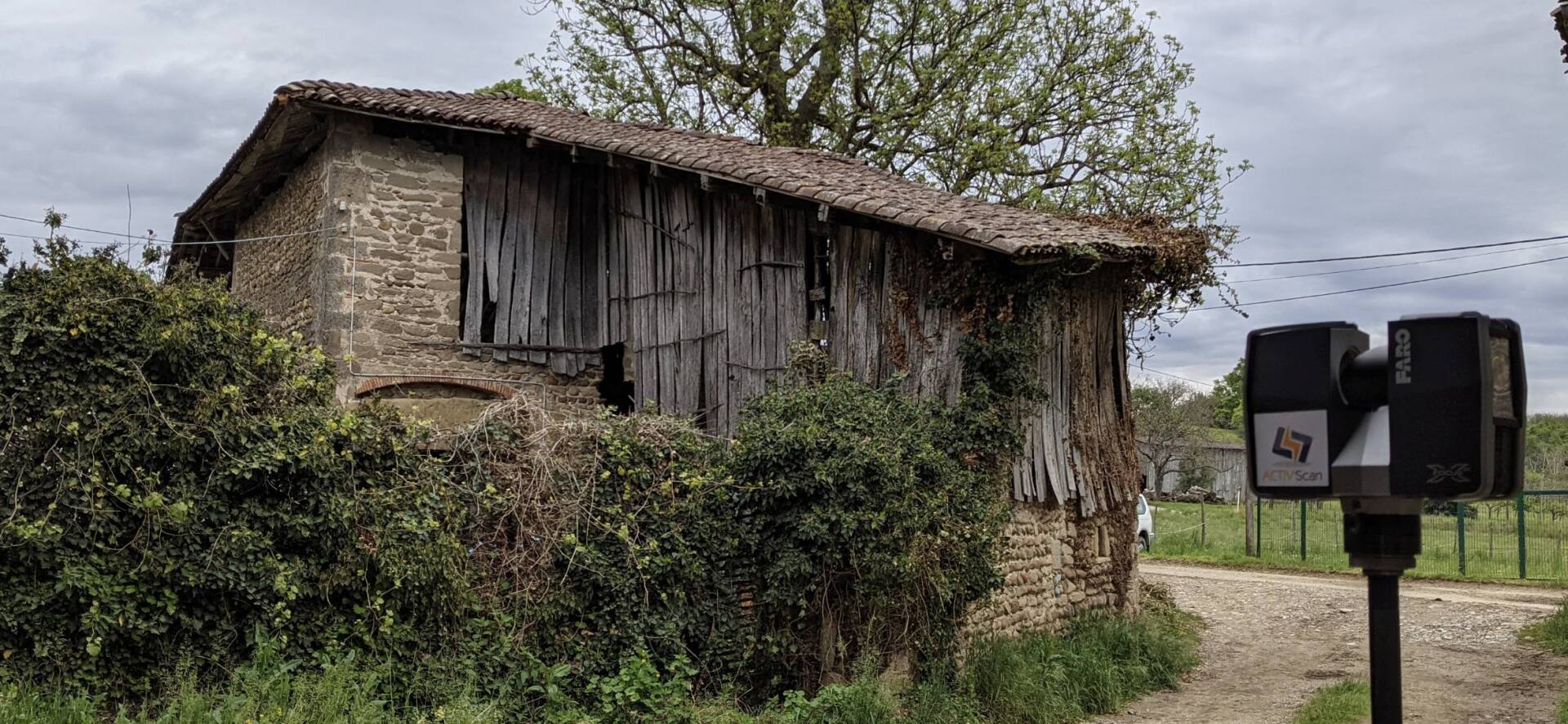

4 - MISE EN PLACE SCANNER NUMERISATION ETAGE

L'utilisation du Laser Scanner permet de minimiser les risques sur des planchers anciens très fragilisés. L'appareil est simplement posé, l'opérateur sort de la zone sensible. On limite au maximum les déplacements dans la zone à risque.

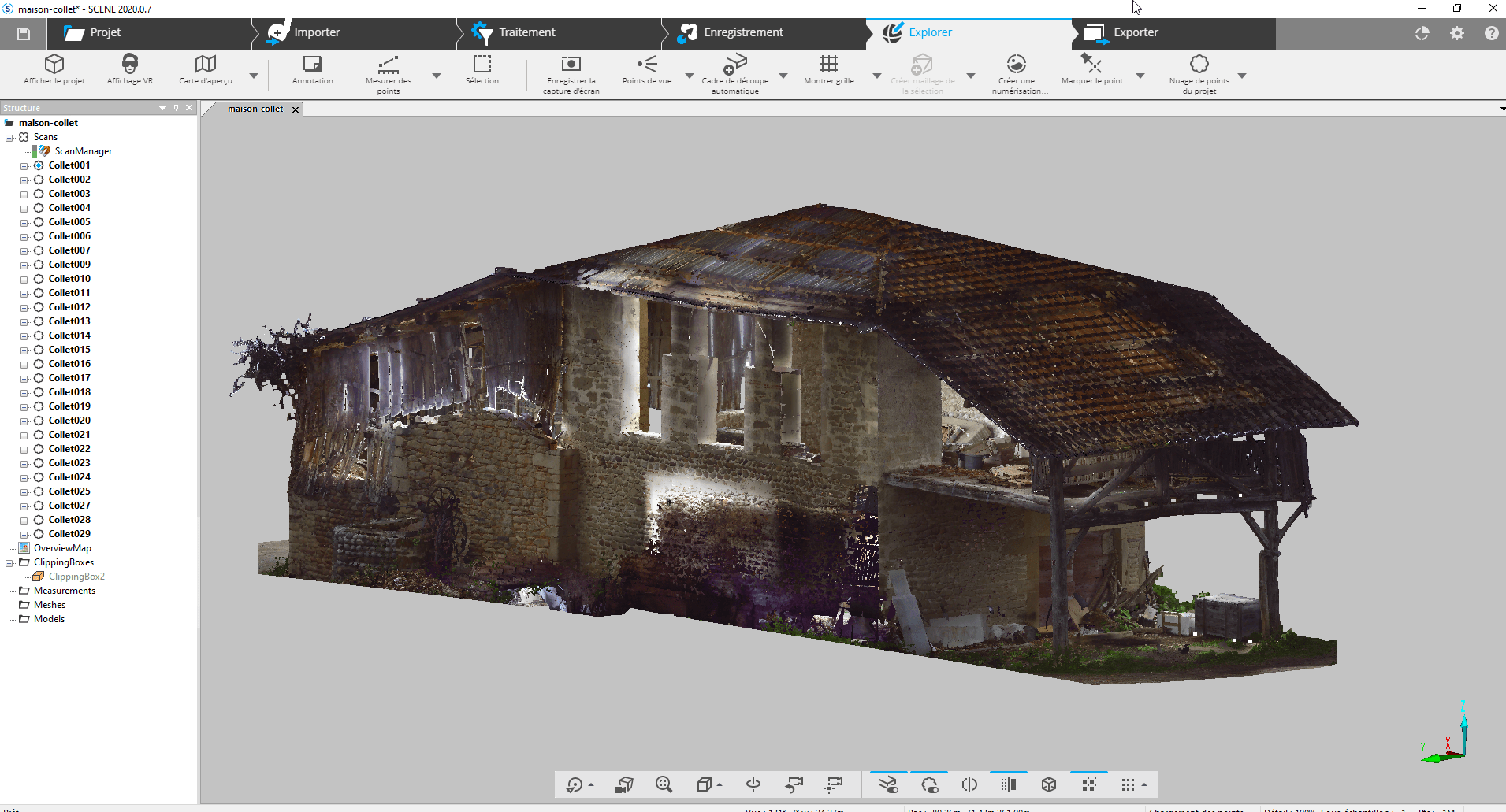

5 - VUE 3D COLORISEE

Vue perspective après nettoyage et assemblage

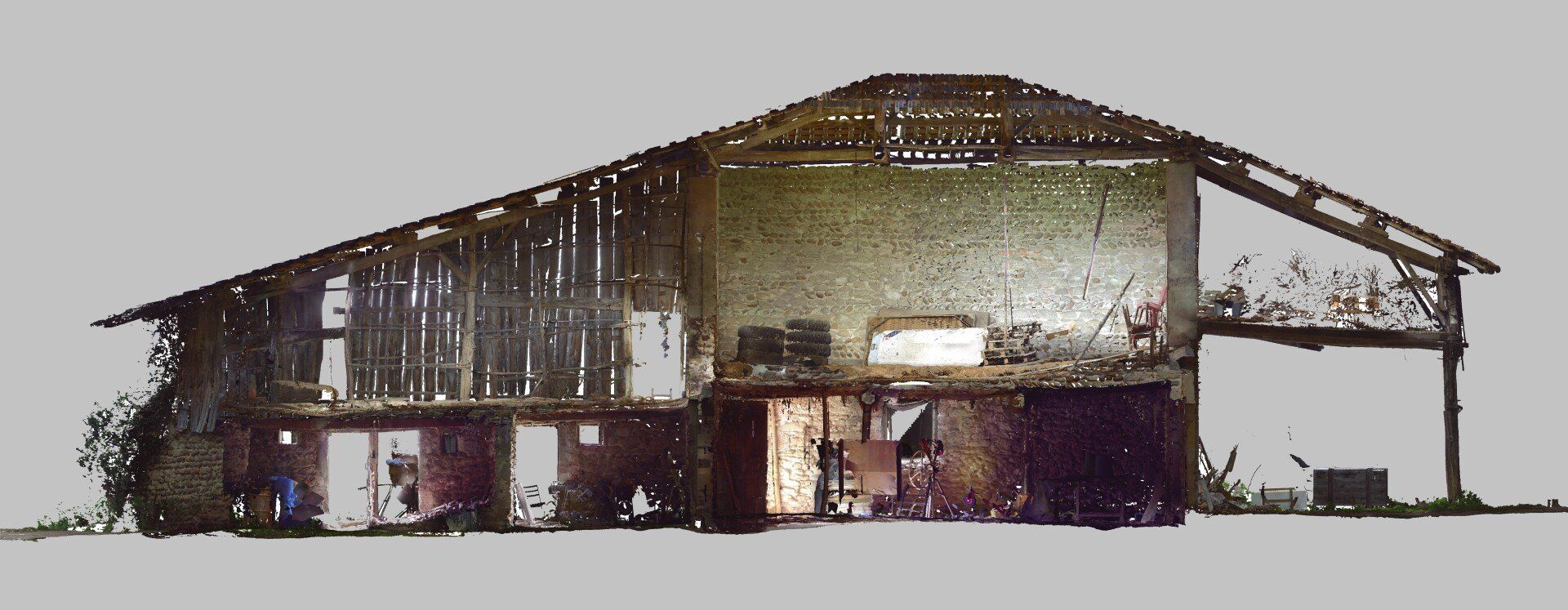

6 - ORTHOIMAGE COUPE TRANSVERSALLE

Vue à l'échelle avec possibilité d'export DXF

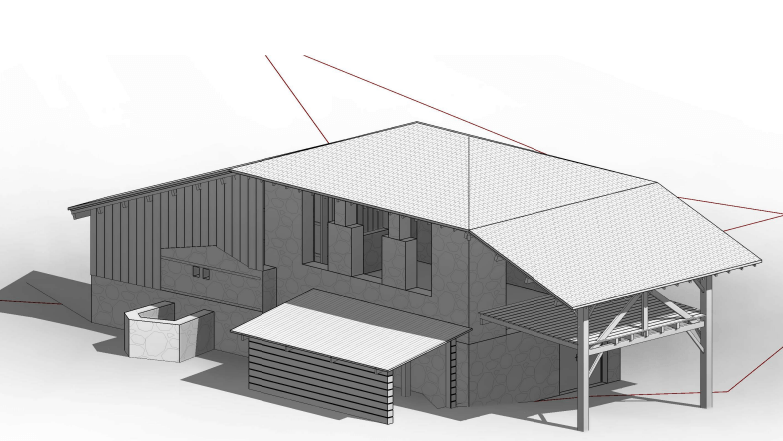

7 - MAQUETTE REVIT

Modélisation de l'existant pour préparer la base pour le projet d'architecte (réalisée par la société BIM Online)

ASTUCES

Privilégier des positions en extérieur à 360 degrés même dans les angles du bâtiment. Cela facilitera le recalage en augmentant le nombre de points communs entre les stations et cela valorisera également le projet ! Vous numériserez ainsi les bâtiments voisins, l'environnement (cour, route d'accès), vos vues en position Scanner seront plus percutantes (possibilité de tourner à 360°)
