Relevé Bâtisse 01

Christophe Cesari • sept. 19, 2021

RENOVATION

RELEVE BATISSE A GARNERANS (01)

1/2 Journée de relevé + 2 heures Traitement Niveau 1

ACTIV'Scan Laser Scanner Facade église Ornex

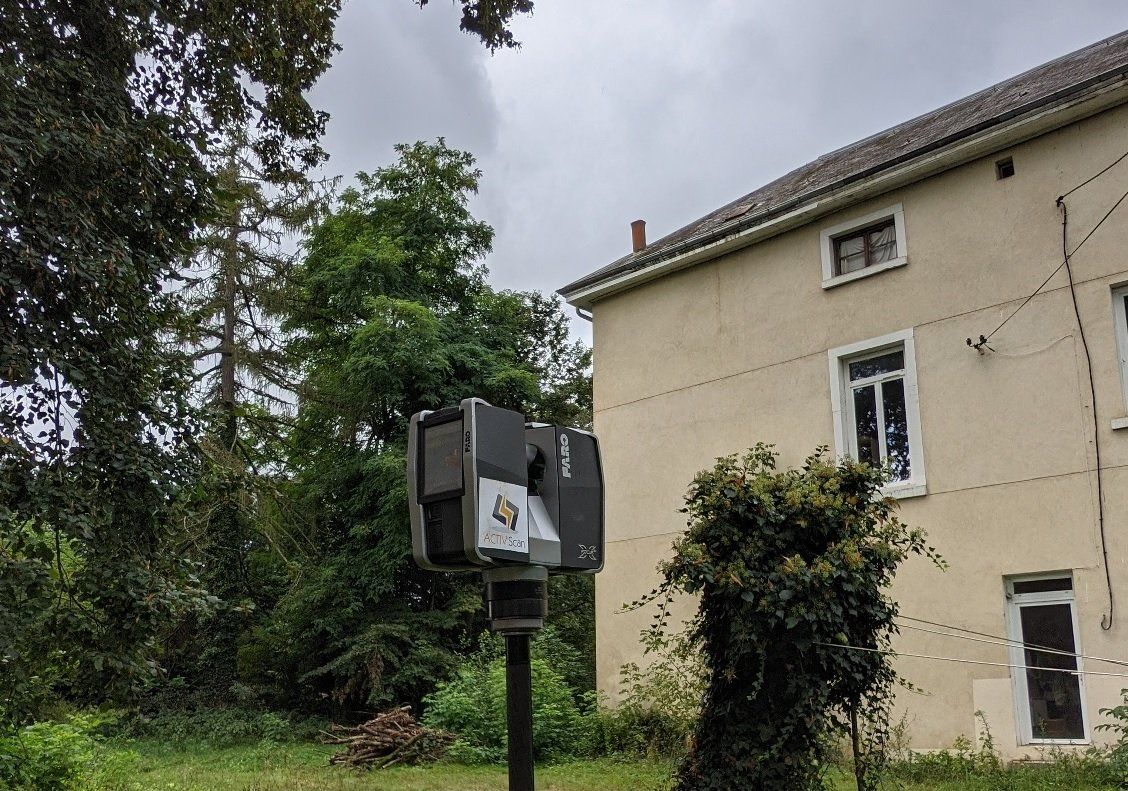

Afin de permettre à la société NIMA CONCEPTION d'établir un état des lieux d'une bâtisse datant de 1850 avant de procéder au réaménagement complet, Nous avons réalisé une prestation de relevé de l'extérieur et intérieur qui se compose de 3 niveaux (200m2 par niveau) et d'une cave.

Plus de 90 scans ont été effectués dont la majorité en niveau de gris. Seules les façades ont été scannées en couleur.

L'assemblage des différentes positions a été réalisé sans utiliser de cibles ou de sphères.

Les données ont été restituées par des coupes au format dxf réutilisées ensuite dans Autocad LT.

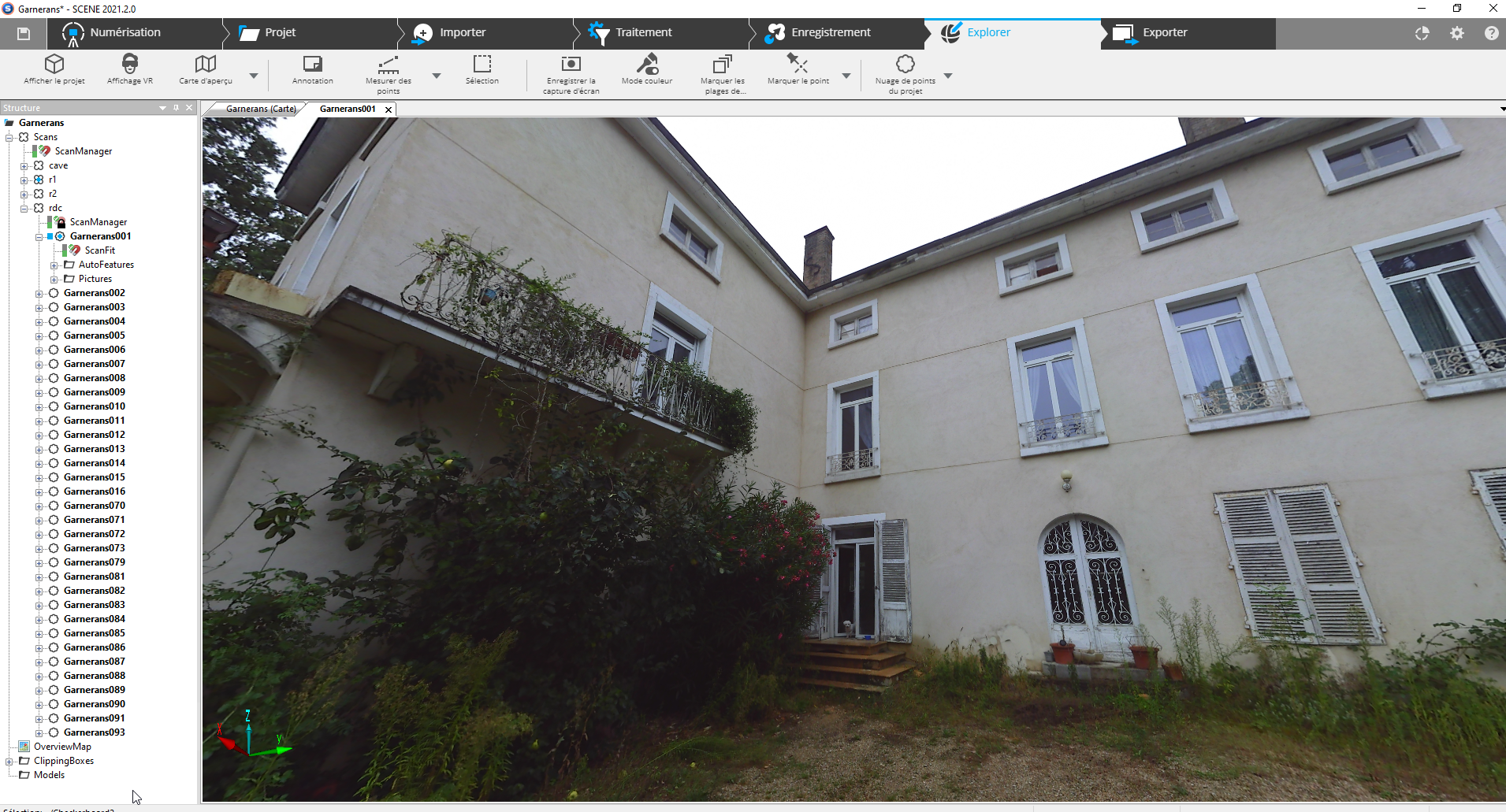

1 - VUE REDRESSEE FACADE COULEUR

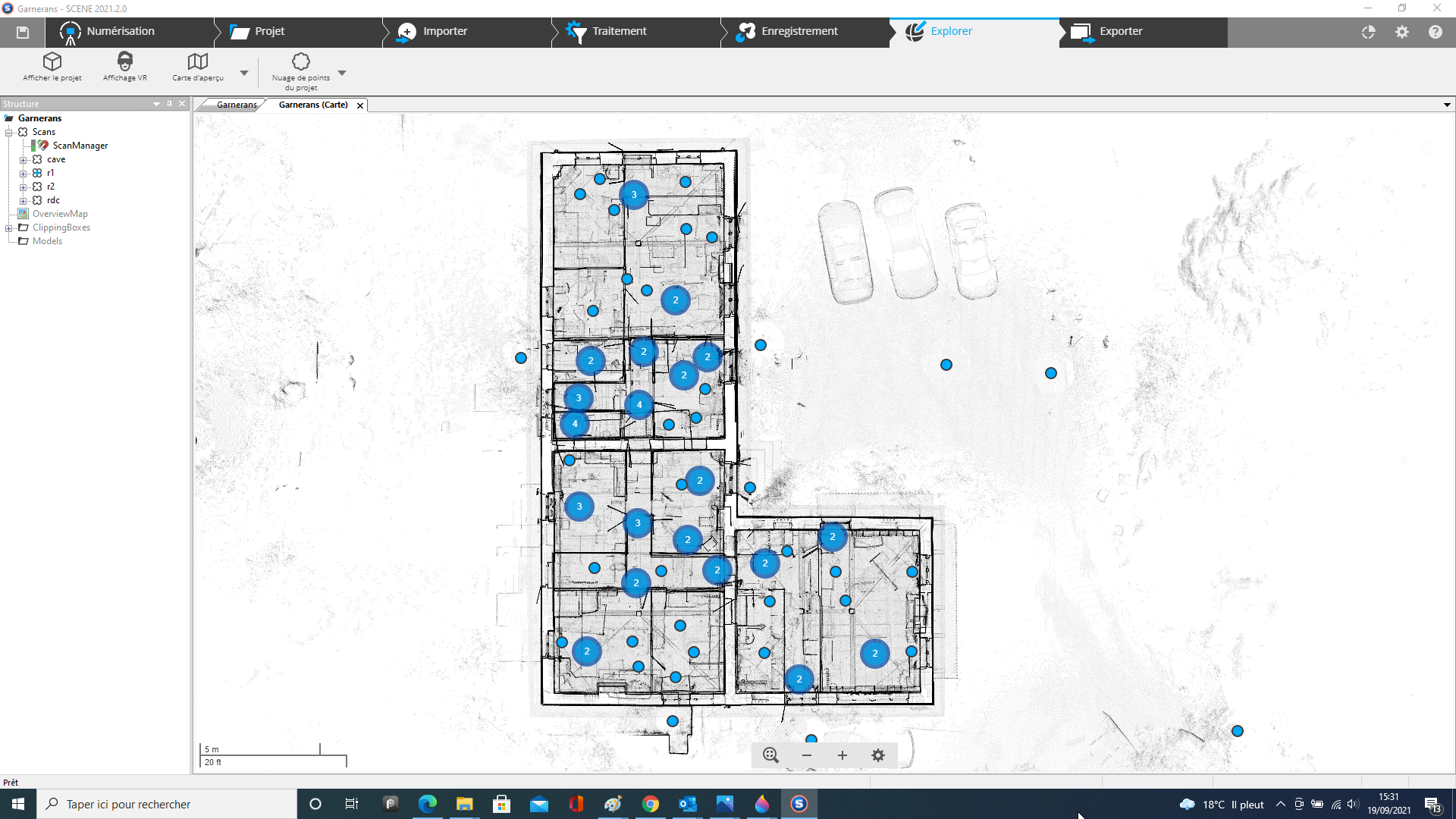

2 - CARTE D'APERCU DES POSITIONS

3 - VUE PAR NIVEAUX

VUE CAVE INTERIEUR

VUE CAVE INTERIEUR
Button
VUE CAVE EXTERIEUR

VUE CAVE EXTERIEUR
Button

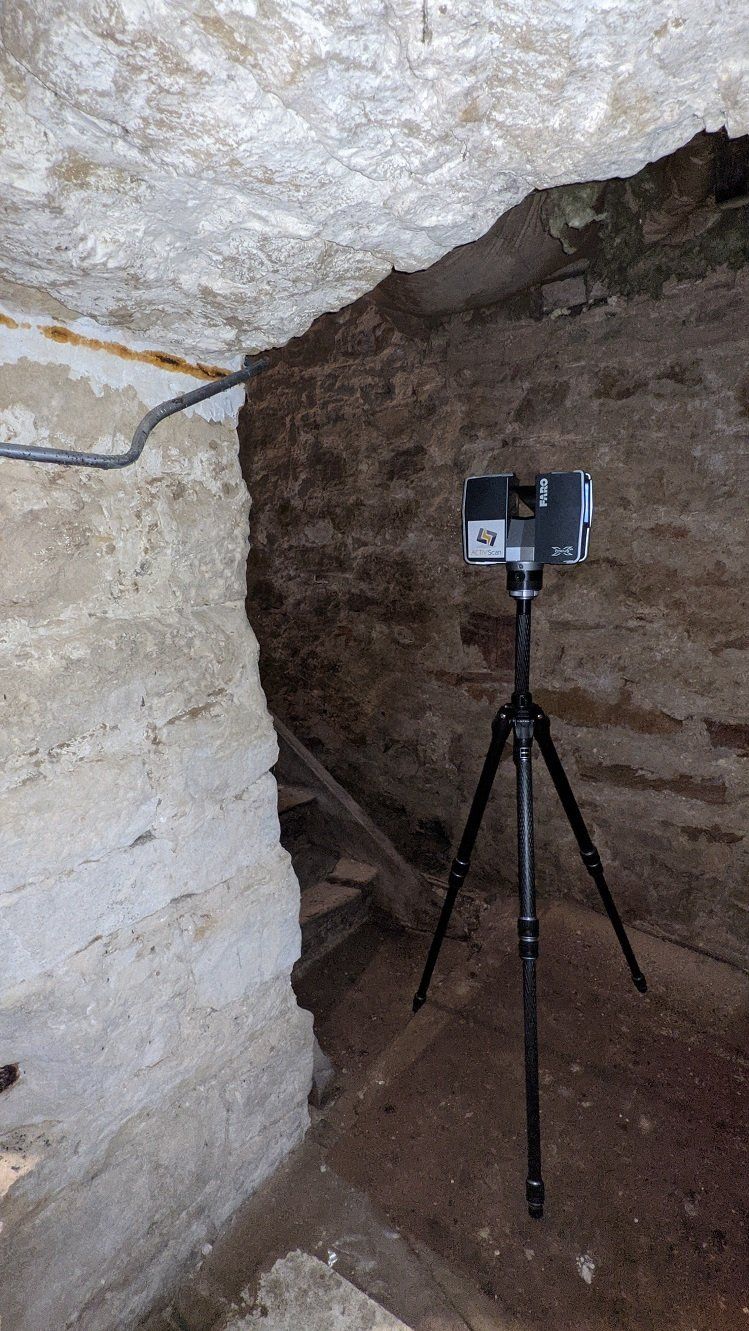

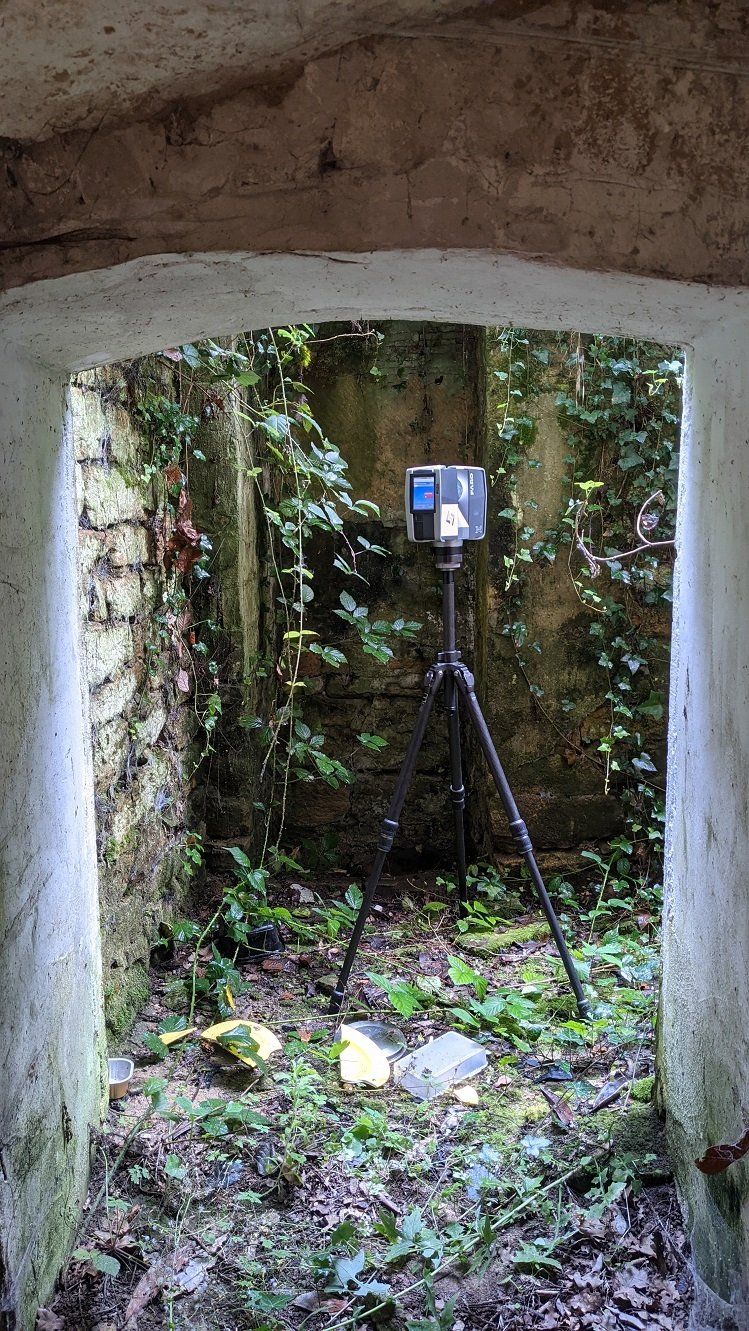

4 - MISE EN PLACE SCANNER NUMERISATION CAVE INTERIEUR ET EXTERIEUR

5 - EXPORT COUPE PAR NIVEAU

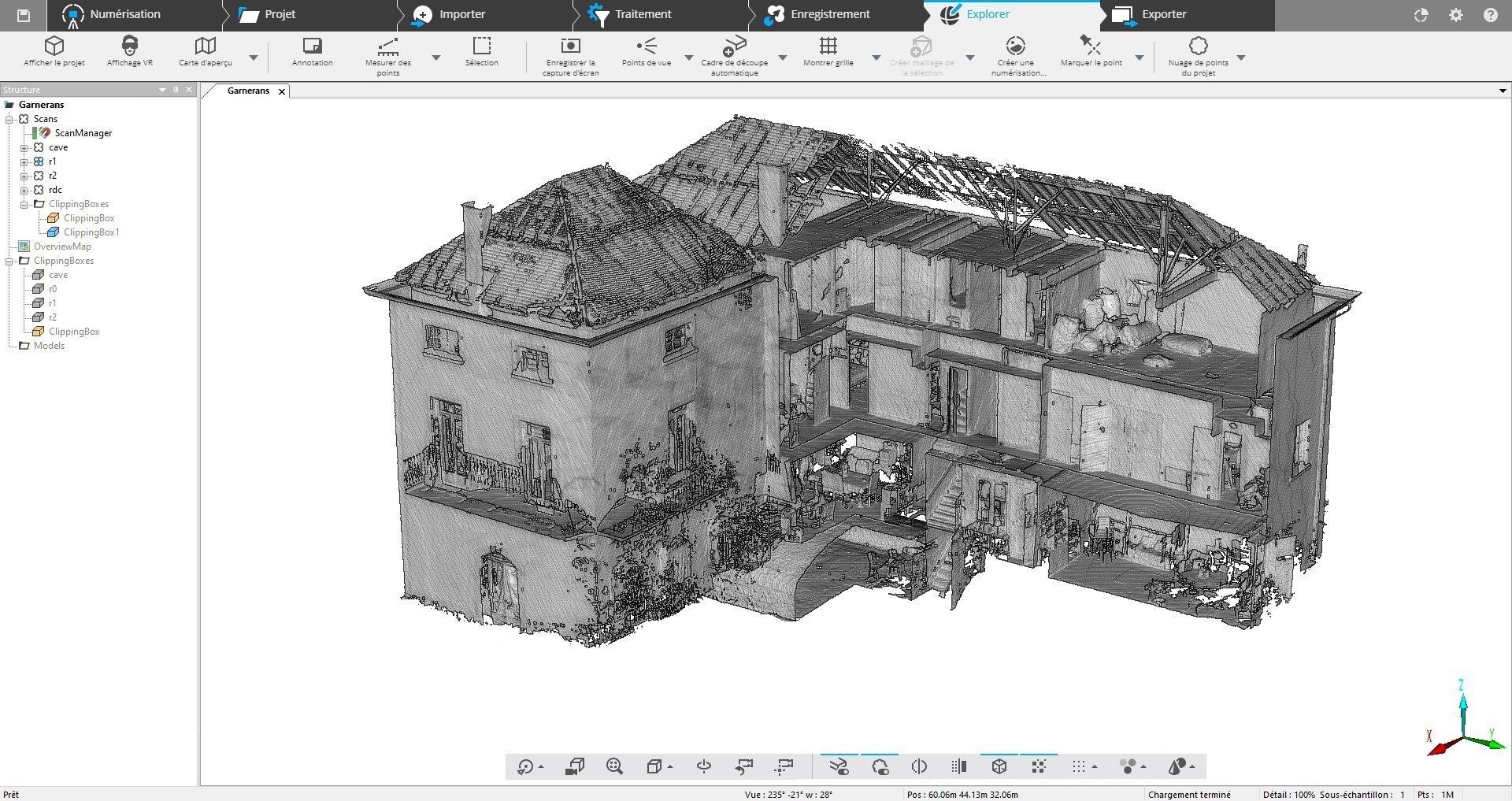

6 - VUE 3D AVEC COUPE PARTIELLE

Plan-niveau-Nima
Button
Pan-Coupe-Verticale-Nima
Button

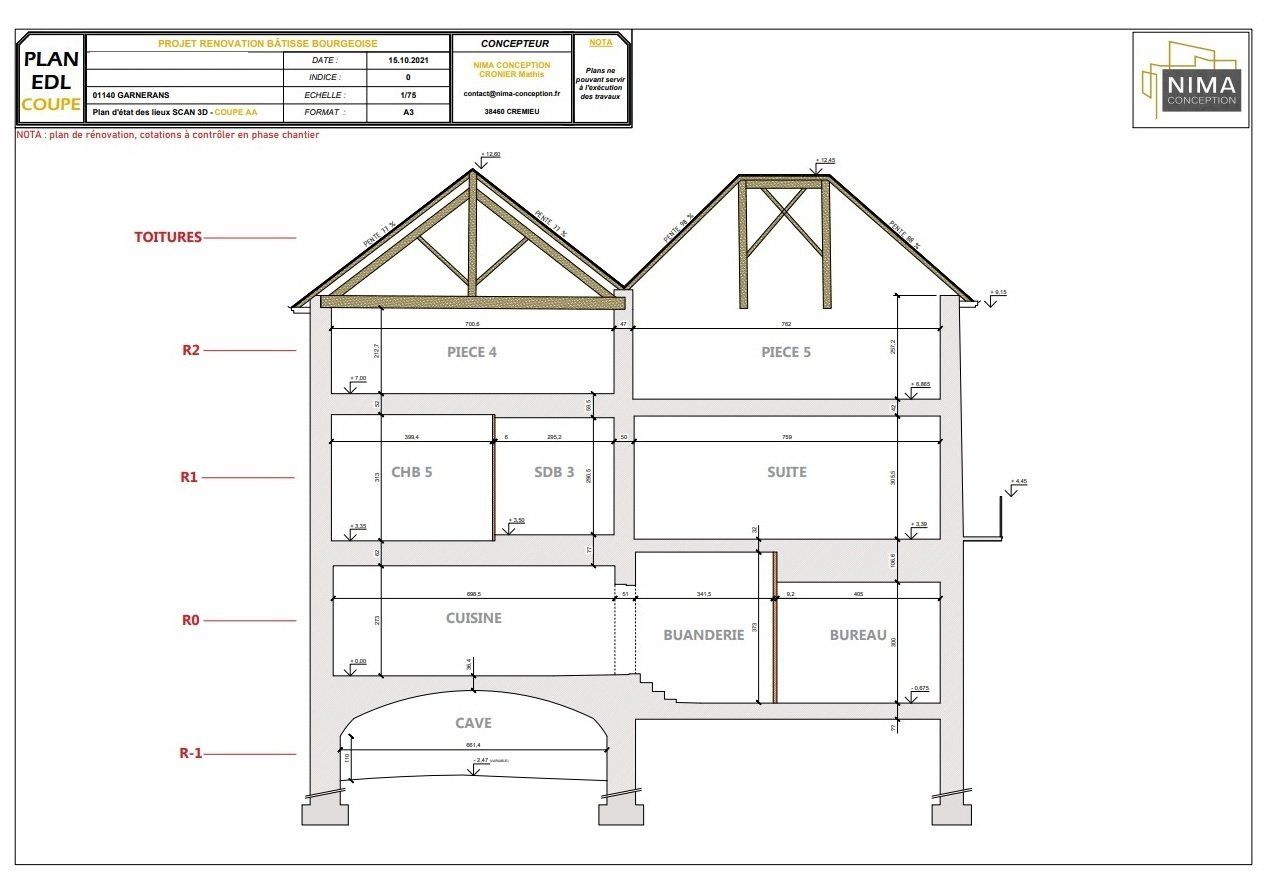

7 - PLANS 2D

Création des plans par niveaux et coupes verticales (realisés par la société Nima Conception)

ASTUCES

Structurer le projet par étage. Créer un dossier par niveau et assurer la liaison par l'escalier.

Rajouter éventuellement quelques positions intérieures avec fenêtres ouvertes de manière à numériser des points extérieur qui seront visibles également des positions extérieur afin d'améliorer la qualité de l'assemblage des niveaux.

LES PHOTOS DE LA JOURNEE SUR INSTAGRAM

DES INFOS SUR LA SOCIETE NIMA CONCEPTION

https://nima-conception.fr/
